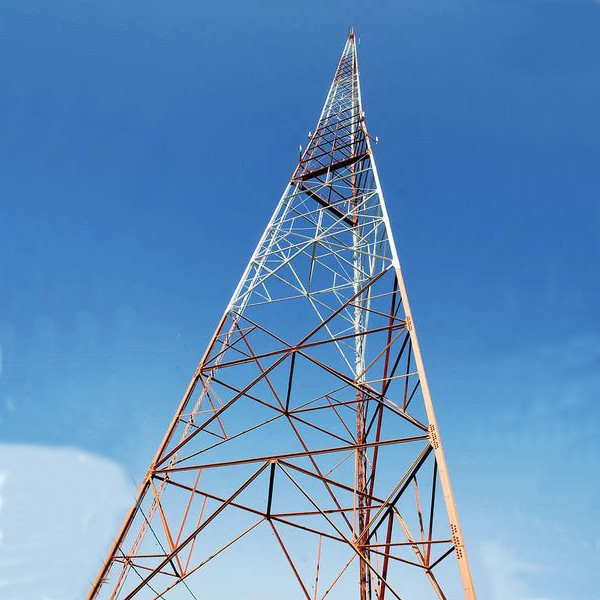

Torres de treliça de aço autoportante Torre de comunicação celular celular galvanizada

  • Self Support Lattice Steel Towers Galvanized Cellular Mobile Communication Tower
  • Self Support Lattice Steel Towers Galvanized Cellular Mobile Communication Tower
Lugar de origem Cantão
Marca Guangxin
Certificação ISO9001
Número do modelo SST-139
Quantidade de ordem mínima 1 conjunto
Preço USD1880-2100
Detalhes da embalagem Fitas ou fios de aço pelo pacote
Tempo de entrega 20-30 dias
Termos de pagamento Western Union, L/C, T/T
Habilidade da fonte 300 toneladas/mês

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do Produto Torre de comunicação móvel em aço galvanizado a quente Marca Guangxin
Galvanização a quente ISO 1461 2009, ASTM A123, BS729 Força de rendimento (Fy) 235-355MPa
Velocidade do vento do projeto 30-50m/s, pode personalizado como as exigências do comprador Tipo de Torre Torre tubular, mono torre de Polo, torres do ângulo
Carga de vento do projeto ² de 0.35-1.2KN/M Plataforma de trabalho Altura e quantidade até clientes
Tipo de conexão Porcas e parafusos Vida de serviço 50 anos
Destacar

Torres de treliça de aço autoportante

,

torres de aço treliçada móvel
Deixe um recado
Descrição de produto

Torre de comunicação móvel celular de aço galvanizado autossustentável

Torre de comunicações móveis celular de aço galvanizado autossustentável

Mastro de telecomunicações de estrutura de aço autossustentável de 3 ou 4 pernas



Guangzhou Guangxin Communication Equipment Co.,Ltd.é um fabricante em grande escala de infraestruturas de telecomunicações e tráfego, incluindo monopolos e torres de telecomunicações, postes e torres de iluminação pública, rede elétrica e torres de transmissão de eletricidade, postes de proteção de iluminação, torres de antenas camufladas de árvores biônicas artificiais, postes de câmeras de CFTV e mastros altos, postes de guias , quadros de avisos e quadros de pórtico de exibição led, quadros de portão de pedágio ETC e outras siderúrgicas.Muitos projetos que fornecemos ganharam reputação, prêmios e aprovações dos usuários e clientes.Estamos fornecendo a siderurgia para infraestruturas 5G, cidade inteligente e instalações de tráfego seguro, construção civil e desenvolvimento de muitos outros campos.





Especificações técnicas de materiais de aço galvanizado e torre de telecomunicações



Torre de Telecomunicações em Aço Galvanizado
1. Material
Placas ou tubos de aço de baixo carbono soldáveis ​​estruturais
2. Grau estrutura principal Suspensórios
GB/T1591:Q345B GB/T 700:Q235B
ASTM A572 Gr50 ASTM A36
EN10025: S355JR, S355J0,S355J2 EN10025: S235JR, S235J0,S235J2
3. Projete a velocidade do vento Até 250km/h
4. Deflexão admissível 0,5 ~1,0 grau @ velocidade operacional
5. Força de tensão 470~630 MPa 360~510 MPa
6. Força de rendimento 355MPa 235MPa
7. Alongamento (%) 24 20
8. Resistência ao impacto KV (J) 27(20°C) ---Q345B(S355JR) 27(20°C) ---Q235B(S235JR)

Parafusos porcas
9. Grau Grau 4.8, 6.8, 8.8
10. Normas para propriedades mecânicas
10.1 Parafusos ISO 898-1
10.2 Nozes ISO 898-2
10.3 Arruelas ISO 6507-1
11. Padrões para Dimensões
11.1 Parafusos DIN7990, DIN931, DIN933
11.2 Nozes ISO4032, ISO4034
11.3 Arruelas DIN7989, DIN127B, ISO7091
Soldagem
12. Método Soldagem com arco blindado de CO2 e soldagem com arco submerso (SAW)
13. Padrão AWS D1.1
galvanização
14. Padrão de galvanização de seções de aço ISO 1461 ou ASTM A123
15. Padrão de galvanização de parafusos e porcas ISO 1461 ou ASTM A153





Aplicações de Torres de Aço



1, GSM, 2G/4G/5G celular Montagem de antenas de comunicações móveis e torre de transmissão de sinal de telecomunicações.

2, FM, AM, torre de transmissão de rádio VHF.

3, torre da estação de TV

4, pilão de transmissão e distribuição de energia elétrica

5, torre de vigia militar

6, torre de microondas de radar etc.

Características da torre de comunicação móvel:



1. Pequeno coeficiente de carga de vento, forte resistência ao vento.
2. Economize recursos de terra, localização conveniente.
3. Transporte e instalação convenientes.

4. De acordo com a escolha do cliente, a escada pode ser colocada dentro ou fora.

5. Com avançado conceito de design internacional e método de cálculo, a inclinação da torre pode ser ajustada de acordo com a geologia e o clima.

6. Conveniente e seguro para instalar, cobertura de área pequena e fácil de selecionar o local.

Torres de treliça de aço autoportante Torre de comunicação celular celular galvanizada 0

     Torre de rádio VHF de aço galvanizado de 60 m erguida em Alotau, Papua Nova Guiné





Especificação da torre de comunicação móvel:



Material Aço tubular, chapas de aço angulares, chapas de aço planas
Tipo de Aço Aço estrutural de baixo carbono soldável
Grau de aço GB Q235, Q345, BS 4360, ASTM A36 etc.
Força de Rendimento Fy≥235MPa
Resistência à tracção Fu≥400MPa
Alongamento σ≥20%
Acabamento de superfície Galvanização por imersão a quente
camada galvanizada T≥65μm
Altura 20m a 100m, sob medida para pedidos
Projeto Torre treliçada autoportante ou independente de 4 pernas
Estrutura 1 a 5 plataformas, cada plataforma vem com 4 a 6 suportes para montagem de antenas ou número especificado de suportes para montagem de antenas, micro-ondas, RRUs e outros dispositivos.
modo de abastecimento CKD (derrubado completo), SKD (semi-derrubado), DKD (derrubado direto)
Fixação/Fixação Parafusos e porcas, placas de conexão
Configuração Fundações/parafusos de ancoragem, seções de torre, 1-5 plataformas (opcional), suportes de montagem, escada, sistema de segurança anti-queda, pára-raios, placa de aterramento, etc.
Carga de vento 0,35-1,0 kN/m²
Vida útil 20-50 anos
garantia 5 anos
Formulários Antenas de rádio GSM/3G/4G/5G/FM, microondas, estações de telecomunicações.




Torres de treliça de aço autoportante Torre de comunicação celular celular galvanizada 1

                                               Fundação da torre RDS





Procedimentos básicos de construção de uma torre de telecomunicações



1, Investigação ou pesquisa geológica do local para classificar a categoria do terreno e confirmar se atende aos requisitos de construção da torre

2, corpo e fundações da torre de design

3, teste e especifique o corpo da torre e a fundação por software profissional de design e cálculo

4, Especifique as dimensões da torre e da fundação e as especificações dos materiais.

5, Prepare o lofting e o desenho da loja das seções da torre

6, membros da torre de fabricação de acordo com os desenhos e especificações.

7, cavar buracos para as fundações da torre e fazer uma camada de cimento na parte inferior

8, faça armações de gaiola de aço e ancoragens para fundações

9, faça moldes de madeira para a construção de fundações de concreto

10, Configure a rede de aterramento com placas ou hastes de aço ao redor das fundações.

11, Despeje concreto e construa blocos e pedestais inferiores

12, Fundações de concreto secas e molhadas

13, teste a resistência ao impacto e certifique-se de que atende às especificações do projeto.

14, Fixe as bases da torre aos pedestais da fundação e outros membros da torre

15, montar seções de torre e suportes de antena, escada, descanso e plataformas de trabalho, pára-raios, placas de aterramento etc.

16, Defina o aterramento do corpo da torre e das fundações, certifique-se de que pelo menos 2 pés da torre devem ser conectados à rede de aterramento, o para-raios deve ser conectado à rede de aterramento através de pelo menos 2 fundações.

17, teste a retidão ou verticalidade da torre

18, Complete se todas as especificações forem confirmadas.
