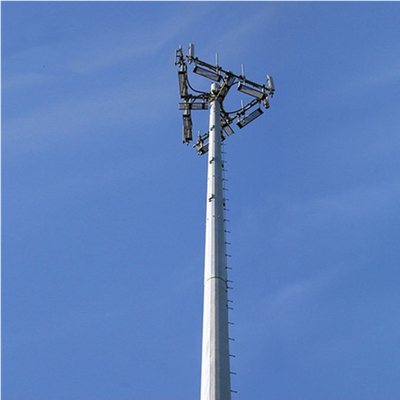

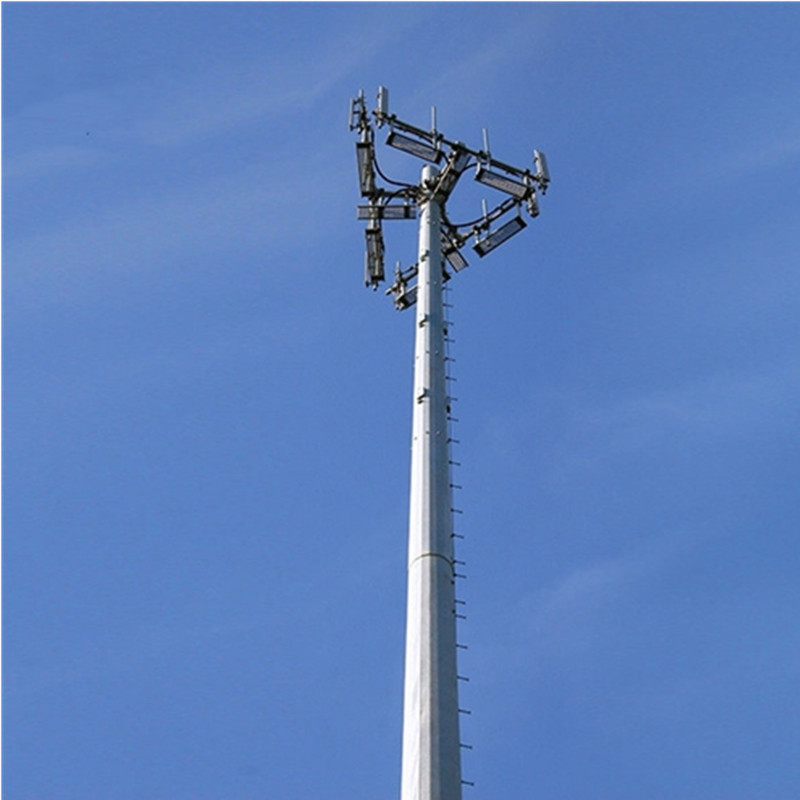

da transmissão alta do mastro de 20m torre de antena Monopole de aço para uma comunicação
A única torre do tubo, igualmente chamada torre monopole, é um tipo de uso geral. Pertence ao campo da tecnologia da torre da tubulação, incluindo o corpo da torre e a plataforma de trabalho sobre a torre. Na parte inferior e na plataforma de trabalho da torre, há uma porta que abre respectivamente, apoio de antena é fixado na cerca da plataforma.
A altura da torre de Guyed e o Monopole são geralmente mais baixos do que o tipo do transmissor da torre de autossuficiente torre e projetado a deriva a carga mais clara do tipo da torre do transmissor autossuficiente, de modo que o tipo estes dois das torres não possa a derive a carga pesada como a antena que têm a dimensão e grande pesado.
Características do produto:
1. As únicas torres do tubo são únicos tubo e acessório consistidos, e os materiais principais são feitos geralmente pela dobra da placa de aço.
2. A seção da torre é círculo ou polígono, conectado pela flange interna, fora da flange ou do encaixe.
3. A escada e a plataforma do resto podem ser ajustadas dentro da torre, e os equipamentos de comunicação podem igualmente ser ajustados lá com segurança alta.
4. De acordo com a escolha dos clientes, a escada pode ser colocada para dentro ou fora.
5. Com conceito de projeto e método internacionais avançados do cálculo, a inclinação da torre pode ser ajustada de acordo com a geologia e o clima.
6. Conveniente e seguro instalar, coberta da área pequena, e fácil selecionar o local.
Especificação da única tubulação de aço Monopole:
| Material |
Placas de aço do ângulo, placa de aço lisa, parafusos e porcas |
| Tipo de aço |
Aço estrutural do baixo carbono Weldable |
| Categoria de aço |
GB Q235, Q345, BS 4360, ASTM A36 etc. |
| Força de rendimento |
Fy≥235MPa |
| Resistência à tração |
Fu≥400MPa |
| Alongamento |
σ≥20% |
| Revestimento de superfície |
Galvanização do mergulho quente |
| Camada galvanizada |
T≥65μm |
| Altura |
20m a 100m, personalizado aos pedidos |
| Projeto |
4 pés autossuficientes ou torre ereta livre da estrutura |
| Estrutura |
1 a 5 plataformas, cada plataforma vêm com os 4 a 6 suportes para montar antenas ou o número especificado de suportes para montar antenas, micro-ondas, RRUs e outros dispositivos. |
| Modo da fonte |
CKD (pena batida completa), SKD (pena Semi-batida), DKD (pena batida direta) |
| Fixação/asseguração |
Parafusos e porcas, placas de conexão |
| Configuração |
Fundações/parafusos de ancoragem, seções da torre, 1-5 plataformas (opcionais), suporte, escada, sistema de segurança da anti-queda, haste de relâmpago, placa de enterramento etc. |
| Carga de vento |
0.35-1.0kN/sqm |
| Tempo |
20-50 anos |
| Garantia |
3 anos |
| Aplicações |
Antenas de rádio de GSM/3G/4G/5G/FM, micro-ondas, estações das telecomunicações. |
Polo/Monopole
A torre Monopole é um tipo da torre que consiste em uma haste ou em um polo ancorada à terra. De acordo com seu seção transversal, a torre Monopole é dividida dentro a dois tipos:
- o Cilcular-polo é um tipo de monopole tendo um seção transversal/diâmetro do painel similares da parte inferior a cobrir.
- o Afilar-polo é um tipo de monopole tendo um tamanho de seção transversal variado do diâmetro que quando o diâmetro usado está mais acima seja menor.
